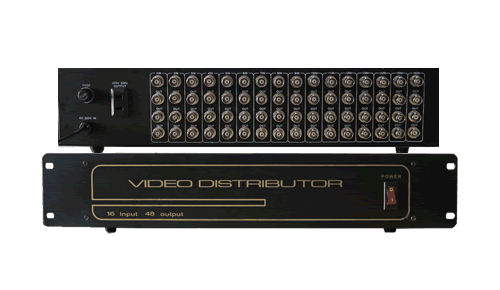

所謂的視頻分配器、說簡單點就是一個信號處理裝置，其較為突出的優勢就在于其可以將同一個視頻信號分多路傳輸到不同的顯示設備上。以便實現在不同類型…
所謂的視頻分配器、說簡單點就是一個信號處理裝置，其較為突出的優勢就在于其可以將同一個視頻信號分多路傳輸到不同的顯示設備上。以便實現在不同類型的顯示設備間實現同內容的實時播放。而在拼接電視墻監控系統中為什么會應用到分配器呢？這就得從監控顯示系統的自身特性說起：
通常在監控顯示系統中、一路攝像機說獲得的視頻信號需要同時傳輸給視頻矩陣切換器、硬盤錄像機以及監視器等設備，以便實現信息的實時監控。如果選用其它的信號處理設備的話就不能滿足在保證信號質量的情況下進行信號的劃分。而視頻分配器卻能很好的滿足這一點要求。還有在某一些拼接大屏幕顯示系統中、用戶也是選擇分配器作為主要的信號處理設備。當然、液晶拼接墻所需要的信號處理設備往往是由用戶的實際使用需求所決定的，除了分配器外常用的還有視頻矩陣、處理器、切換器等。
在這我們就簡單的介紹一下是什么樣的原因使得視頻分配器所輸出的信號質量不受影響：
首先是說一下信號幅度要求：根據國際標準所有視頻設備之間的匹配阻抗為75Ω、視頻復合信號為1VP-P（視頻信號幅度+行切同步信號幅度）、同步信號幅度為0.3 VP-P、副載波信號幅度為0.3 VP-P，當同步信號小于允許值時會造成顯示圖像抖動或跳動、副載波信號小于允許值時拼接屏上所顯示的圖像就會出現閃爍或時有時無等情況。
其次是視頻信號的通道帶寬：通常情況下為10MHZ、但在某些特殊的情況下才能夠達到7MHZ也能使用。根據視頻信號顯示圖像清晰度與帶寬之間的經驗統計數據可知1MHZ帶寬相當于80線。但視頻信號分配器的帶寬只有3MHZ～4MHZ、而選用的攝像機圖像清晰度可達到480線時，就算經過視頻信號分配器也只能顯示出240線～320線的圖像效果、顯然選用這樣的視頻信號分配器是得不償失的。
還有就是視頻信號分配器的相頻特性是用差分增益和差分相位表示的。通常情況下差分增益指數為3％～5％、差分相位指數為3°～5°。如低于這個值就會使顯示的彩色圖像與原有圖像的色彩發生色差、嚴重時大紅色會出現紫紅色、藍色和綠色的顏色混淆不清等。
就目前市場上的視頻分配器而言、多數都是8路或16路整合在一起的，但由于工藝設計不合理、通常相鄰兩路的圖像會發生串擾，其中這類情況是完全可以避免的、只要信號分配器的路間隔離度一般要求在50db以上就能降低此類情況的發生。但某些廠家因為種種原因、其生產的分配器往往都不能達標。
眾所周知，在液晶拼接監控電視墻視系統的建設過程中、凡采用視頻電纜線將每一路攝像機圖像信號傳輸到監控中心的，其線材短的有幾十米、長則幾百米。而且在多數情況下線纜周圍會存在許多的干擾、其中部分干擾會疊加到線纜傳遞的圖像上。干擾弱一點的會使系統信噪比下降、干擾重的則會直接影響液晶拼接單元上的顯示效果。所以現在市面上的部分視頻分配器在確保其電性能的基礎上、在其信號輸入口增加了抗干擾抑制電路，使每一路輸入口的共模抑制能力達到50db。如此才能在保證視頻信號分配的圖像質量的同時對視頻信號傳輸過程中起到一定的共模干擾抑制作用。
