RK3188采用四核Cortex-A9核心，官方宣稱運算速度比Cortex-A7提升35%，另有消息稱，RK3188在CPU端比Tegra 3要快30%，在GPU端比Tegra 3快40%。除了性能強勁之外，全新28nm lp工藝還帶來了更低的功耗，相比45nm LP SoC低功耗工藝，新工藝性能提升55%的，功耗節省60% 。今天我們就來介紹下廣告機常用的RK3188方案中m1主板的詳細信息吧！

名稱：M1廣告機主板

型號：RK3188

功能參數

CPU RK3188 Cortex-A9四核，最高主頻1.6GHz
DDR DDR-III 1GB（2GB可選）
存儲 默認標配8GB EMMC NAND芯片，可擴展至最大32GB
LVDS 30針行業標準雙路LVDS接口，支持VESA/JEITA格式，最高支持1080P輸出
HDMI HDMI 1.4標準顯示接口，最高支持1080P輸出
線路輸出 支持標準左右聲道線路輸出（排針接口）
功放輸出 8歐·6W雙路音頻功放輸出
MIC輸入 差分MIC輸入（排針接口）
USB接口 2個外置豎插接口，4個內置排針接口，1個OTG排針接口
串口 2個TTL排針接口，2個TTL/RS-232兼容排針接口
TF卡 自彈式TF卡插座，最高支持32GB TF卡
攝像頭 支持200萬以內USB攝像頭
WiFi 內置高性能USB接口WiFi模塊，支持IEEE 802.11 b/g/n
藍牙 內置高性能USB接口BT模塊（選配），支持V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0
以太網口 10/100M自適應以太網
背光控制 行業標準液晶屏背光控制接口，支持背光開關和亮度調節
紅外遙控 標準紅外遙控接收頭和紅外接收排針接口
GPIO輸入 5路GPIO輸入，可擴展GPIO按鍵和/或數字輸入量
實時時鐘 超低功耗RTC電路，并可支持定時開關機
指示燈 待機指示和工作指示燈
按鍵 燒錄鍵（RECOVERY）和復位鍵
電源輸入 支持9~18V寬電壓直流電源輸入
環境要求 工作溫度0°~70°，工作濕度0%~95%（不結露）
主板尺寸 長*寬（123.8mm*87.7mm）
安卓系統 默認Android 4.4.4，可選Android 5.1.1

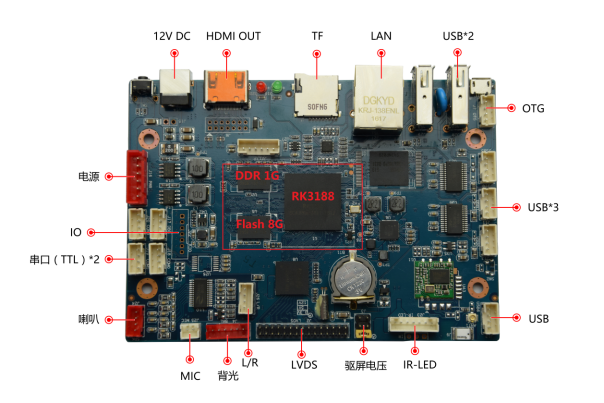

接口定義

J1 TF卡 表貼插座 自彈式TF卡座
J2 LVDS接口 雙排-2.0間距 詳細定義附后
J3 驅屏跳線接口 雙排-2.54間距 1-2輸出12V；3-4輸出5V；5-6輸出3.3V
J4 背光控制接口 單排-2.0間距 1-GND|2-GND|3-ADJ|4-ON|5-12V|6-12V
J5 HDMI接口 直插插座 19針標準HDMI插座
J6 HDMI排針接口 雙排-2.0間距 詳細定義附后
J7 USB燒錄接口 單排-2.0間距 1-V5S|2-D-|3-D+|4-GND（USB燒錄/調試）
J8 USB OTG接口 表貼插座 標準Mini USB OTG插座（燒錄/調試）
J10 USB 2.0接口 單排-2.0間距 1-5V|2-D-|3-D+|4-GND
J11 USB 2.0接口 單排-2.0間距 1-5V|2-D-|3-D+|4-GND
J12 USB 2.0接口 單排-2.0間距 1-5V|2-D-|3-D+|4-GND
J13 USB 2.0接口 單排-2.0間距 1-5V|2-D-|3-D+|4-GND
J14 電源輸入插座 直插插座 DC-2.0mm直插插座
J15 電源開關插座 單排-2.54間距 去掉L33并外接電源開關（參考說明一）
J16 電源輸入接口 單排-2.54間距 1-STB|2-5VS|3-GND|4-GND|5-12V|6-12V
J17 調試串口（COM2） 單排-2.0間距 1-RX|2-TX|3-GND|4-3.3V（TTL電平）
J18 三線串口（COM0） 單排-2.0間距 1-3.3V|2-TXD|3-RXD|4-GND（TTL電平）
J19 三線串口（COM1） 單排-2.0間距 1-3.3V|2-TXD|3-RXD|4-GND（TTL或232電平）
J20 三線串口（COM3） 單排-2.0間距 1-3.3V|2-TXD|3-RXD|4-GND（TTL或232電平）
J21 I2C擴展接口 單排-2.0間距 1-GND|2-RST|3-INT|4-SDA|5-SCL|6-3V3
J22 按鍵輸入接口 單排-2.0間距 1-GND|2-K5|3-K4|4-K3|5-K2|6-K1|7-3.3V
J23 紅外/LED接口 單排-2.0間距 1-RED||2-5VS|3-GREEN|4-IO|5-IR|6-GND|7-5VS
J24 喇叭輸出接口 單排-2.0間距 1-OUTP_L|2OUTN_L|3-OUTN_R|4-OUTP_R
J25 MIC輸入接口 單排-2.0間距 1-MIC|2-GND
J26 音頻線路輸出 單排-2.0間距 1-LO_L|2-LO_R|3-GND|4-NC
J27 以太網接口 直插插座 標準RJ45以太網口（帶LED）
J28 豎插USB接口 直插插座 標準豎插USB Type A插座
J29 豎插USB接口 直插插座 標準豎插USB Type A插座
IR 紅外遙控頭 直插封裝 紅外遙控接收頭
D18 運行指示燈 直插LED 綠色運行
D20 待機指示燈 直插LED 紅色待機
SW1 燒錄模式按鍵 直插按鍵 開機長按進入RECOVERY燒錄模式
SW2 運行復位按鈕 表貼按鍵 主板運行時復位重啟用
ANT1 天線接口 IPEX WiFi/BT外置天線接口
BT1 紐扣電池座 CR1220 卡扣式電池座。
